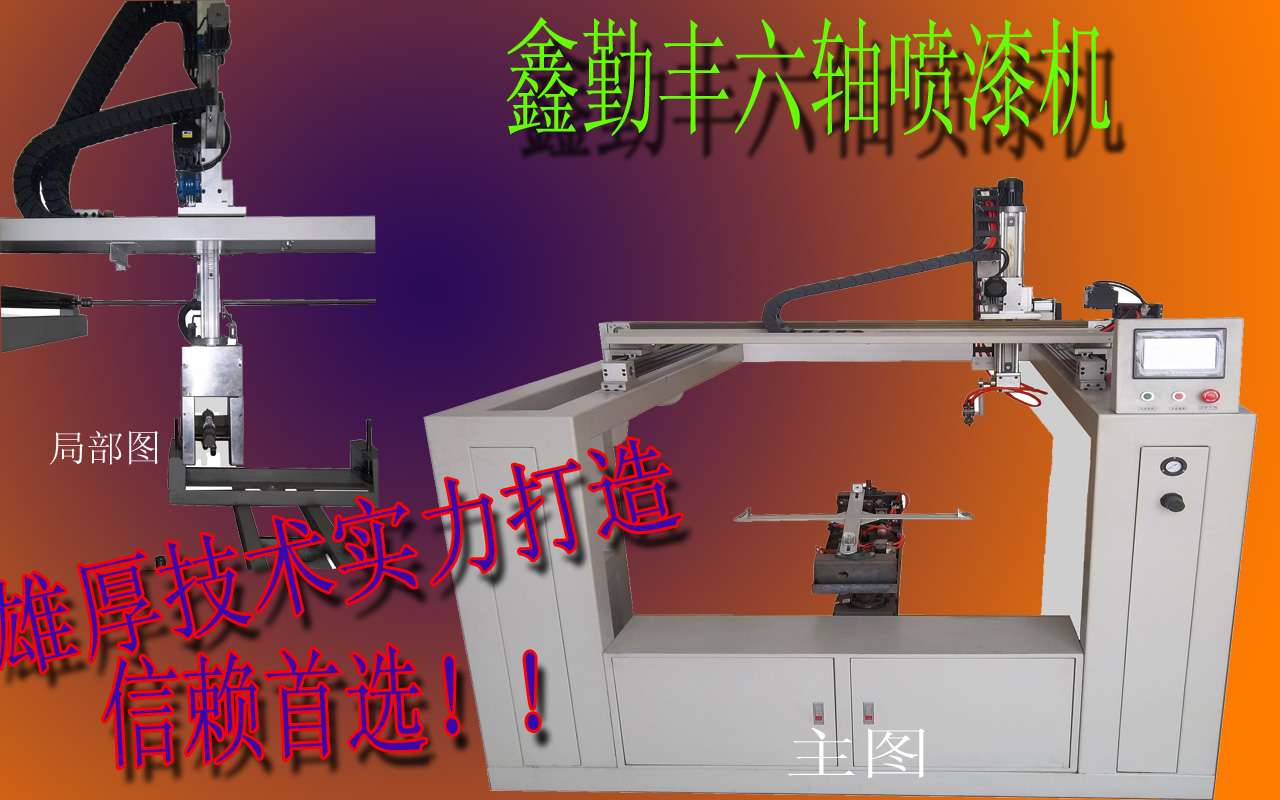

六轴自动喷漆机/往复机是鑫勤丰专业制造的自动喷漆机产品之一，可按客户要求非标定做。欢迎试喷产品。
六轴喷漆机参数表
|
名 称
|
备 注
|
|
水平左右方向
X轴滑动平台
|
1. 滑轨采用自润式线性轨道，配铝合金模组滑块，最高传动速度可达1.5M/S，使用寿命长；皮带采用进口5M品牌带钢丝同步带。
2. 往复精度2MM，定位精度1MM；
3. 有效喷涂区：600MM以内，往复行程≧600MM；
4. 采用低惯量进口伺服电机驱动；
5. 滑块一套。
|
|
水平前后方向
Y轴滑动平台
|
1. 滑轨采用自润式线性轨道，配铝合金模组滑块。最高传动速度可达0.5M/S，使用寿命长；皮带采用进口5M品牌带钢丝同步带。
2. 往复精度2MM，定位精度1MM；
3. 有效喷涂区域：600MM以内，往复行程≧600MM；
4. 采用400W低惯量进口伺服电机；
5. 滑动平台为两组，两组平台间配有同步连杆以确保两平台间的同步，从而提高设备速度与延长寿命。
|
|
垂直上下方向
Z轴升降机构
|
1. 滑轨采用自润式线性轨道、特制铝制型材结构最高传动速度可达25CM/S，使用寿命长；并且无噪声。
2. 往复精度2MM，定位精度1MM；
3. 有效行程：200MM以内，正常可喷涂高度小于或等于100MM(具体视喷枪的长度与治具的高度而定)；
4. 采用400W低惯量进口伺服电机；
5. 滑块一套。
|
|

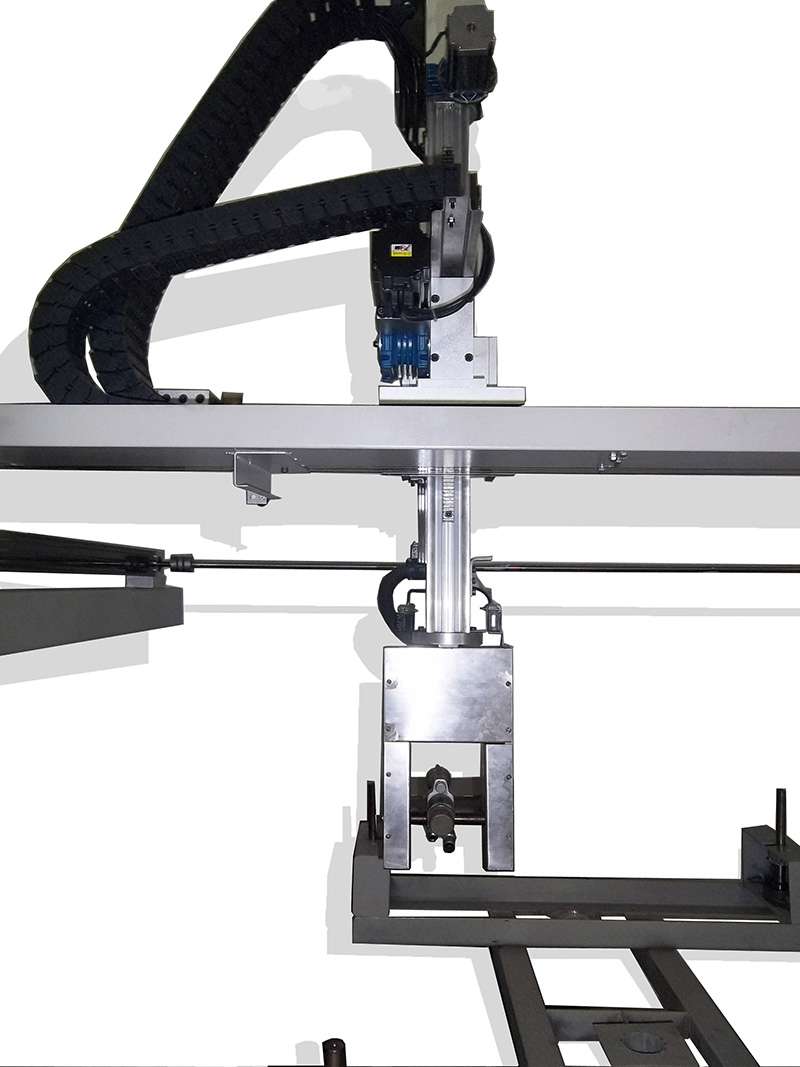

W轴转枪机构
|
采用直接马达、结构简单耐用、电机置顶，从而完全避免因为漆雾反弹而造成电机表面的污染，备有低压喷枪专用的延长机构，方便于在喷涂一些中小型工件时喷枪可以在更小的间隙中对产品侧面进行喷涂作业。
1. 定位误差<= 90′；
2. 行程： 0~270度；
3. 采用86步进电机；
4. 转枪机构为一组。
|
|
F轴自转机构
|
1. 单边承载常规为 <=10KG，更大承重须提前告知，另行设计 ；
2. 旋转角度：90°；
3. 传动电机：日本进口步进电机；
4. 自转机构为两组。
换位迅速，平稳，能最大可能提高生产效率。
|
|
公转换位机构
|
公转机构用于将喷涂位的工件与上料位的工件换位、让生产节奏加快、使设备尽可能短的处理空闲状态。
1. 分割器型号：高精度、高速度分割器110#；
2. 公转换位定位误差 <=60″；
3. 公转换位分割角度：180°；
4. 公转换位180度≤2.0S；
5. 公转换位传动电机400W、1：60变频器；
6. 公转换位转盘机构为一组。
|
|
数控功能及配置
|
可配一组喷枪，具备十多种作业模式、能编写33个面域及存储120种产品、喷涂程序搭配电脑可以实现无限存储扩展。最大有效喷涂区域受XYZ轴活动范围限制。
触摸屏为进口品牌。
PLC品牌为进口台湾公司系列产品。
|
|
编程功能
|
我司配有专业软件工程师，程序为多功能面域式，功能强大，可以自由在人机界面上编入各种工艺过程，包括喷平面，两面，三面，五面，多面的连续喷涂，各面喷涂的先后顺序自由组合，灵活多变。产品可在X，Y，Z，三个方向的行程范围内往复运动，同时枪的角度可绕X轴在270度范围内旋转。第一步喷油均可设置喷盘的公转和自转。每一个面的喷涂油量大小及雾化，扇形大小都可以在一定范围内设置。
|
产品优势
1.全自动化生产，有效节省大量人工成本。
2.产品整体表面涂层均匀，精度高。
3.喷涂面大小控制灵活，可节省约20%油漆量。
4.自定义控制编程，可按程序喷涂不同形状产品。
5.配合风机水帘柜，可有效吸收多余漆雾，净化车间空气质量。
产品用途
主要应用于IT产品外壳、木器家具、生活电器、汽车配件和玩具等中小型复杂工件。
